DNC Mickey Bore cilindro de ar pneumático de dupla ação com furo 32 - 125 mm
ISO15552 padrão quadrado DNC de dupla ação cilindro de ar pneumático Tamanho de furo 32mm-125mm, por exemplo DNC40-50-PPV-A com ímã e amortecedor de ar ajustável Festo crossover
Detalhes rápidos:
* ISO 6431/ISO15552 VDMA 24562 cilindro de ar pneumático padrão
* Com fenda no cilindro para a montagem de sensores, modelo CS1-M
* Com ímã e amortecimento de amortecedor de ar ajustável
* Barril quadrado padrão, barril mickey mouse económico disponível
* Rodas de pistão # 45 ((ASTM-1045) aço cromado, aço inoxidável ((SS304) Rodas de pistão estão disponíveis
* Com rolamentos auto lubrificantes, sem lubrificação
* Tamanho do furo 32mm,40mm,50mm,63mm,80mm,100mm,125mm
* Disponíveis kits de cilindros, kits de reparação e acessórios
* longa vida útil superior a 5000KM
Código de ordem
DNC - 63 x 50 -25 一 S - LB - FK - MT
|
Código magnético |
|
Tipo de fixação da ponta da haste
Espaço em branco: Tipo básico Instalações Instalação FH:Fitagem de rolamentos FK:Fittings flutuantes
Sensor
Interruptor de magnetismo XYC-31R
|
|
|
Tipo fixo
Espaço em branco: Tipo básico LB: Tipo fixo dianteiro e traseiro FA:Tipos fixos da tampa da frente (tipo de flange da frente) FB:Tipos fixos de cobertura traseira (tipo de flange traseiro) CA:Tipos fixos de cobertura traseira (Simples brinco) CB:Cobre traseiro tipo fixo - Não, não. SDB:Tipos fixos de cobertura traseira TC:Tipos de trunnion central |
|||
| Tipo de tubo |
Em branco: Sem ímã
|
||
|
Espaço em branco: Tipo quadrado T: Tipo de vara M: Tipo Mickey Mouse |
|||
|
Ajusta a Storke. |
|||
|
2525 mm. 5050 mm 7575 mm |
|||
| Código de série | |||
|

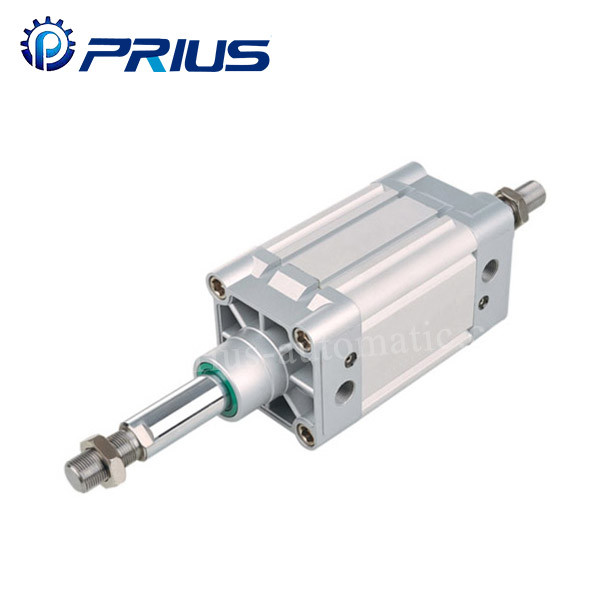

DNC:ISO15552 Tipo padrão de dupla ação DNCD:ISO15552 Padrão de eixo duplo, Dupla atuação DNCJ:ISO15552 Duplo eixo com Força reguladora |
|||
Especificação
| Furação (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| Padrão de movimento | Ação dupla | ||||||
| Médio de trabalho | Ar em fibra | ||||||
| Pressão de compressão | 1.5MPa | ||||||
| Pressão de funcionamento máxima | 1.0MPa | ||||||
| Min. Pressão de funcionamento | 0.1MPa | ||||||
| Reservatório | Air Buffer ((Norma) | ||||||
| Condição de temperatura | (5) ~ 70°C | ||||||
| Velocidade de operação | 50~800 mm/s | ||||||
| Tamanho da porta | G1/8" | G1/4′′ | G3/8" | G1/2" | |||
Infarto
| Aborrecido | Aceleração padrão | Traço tampão | Distância de Stoke |
| 32 | 25 50 80 100 125 160 200 250 320 400 500 | 20 | 10~2000 |
| 40 | |||
| 50 | 22 | ||
| 63 | |||
| 80 | 32 | ||
| 100 | |||
| 125 | 35 |
Estrutura interna
Partes
| - Não, não. | Designação | - Não, não. | Designação |
| 1 | Nozes de pistão | 10 | Magnético (facultativo) |
| 2 | Rodas de pistão | 11 | Usar anel |
| 3 | Anel de vedação de capa frontal | 12 | Barril |
| 4 | Rolamentos | 13 | Pistão |
| 5 | Portada | 14 | Selo tampão |
| 6 | Anel O de amortecimento | 15 | Agulha tampão |
| 7 | Anel O | 16 | De volta. |
| 8 | Anel O de barra de pistão | 17 | Parafuso de tomada hexadecimal |
| 9 | Anel O de pistão | 18 | Perfil Bolt |
Dimensão global
Folha de dimensões
| Borro / símbolo | A | A1 | A2 | B | C | D | E | F | G | H | Eu... | J | K | L | |
| 32 | 142 | 190 | 185 | 16 | 94 | 30 | 33 | 10 | 25 | 22 | 17 | 6 | M10x1.25 | M6 | |
| 40 | 159 | 213 | 207 | 20 | 105 | 35 | 34 | 10 | 29.5 | 24 | 17 | 7 | M12x1.25 | M6 | |
| 50 | 175 | 244 | 233 | 27 | 106 | 40 | 42.5 | 10 | 32 | 32 | 23 | 8 | M16x1.5 | M8 | |
| 63 | 190 | 258 | 247 | 26 | 122 | 45 | 42 | 10 | 36 | 32 | 23 | 8 | M16x1.5 | M8 | |
| 80 | 214 | 301 | 288 | 35 | 127 | 45 | 53 | 10 | 37 | 40 | 26 | 10 | M20x1.5 | M10 | |
| 100 | 229 | 321 | 308 | 40 | 137 | 55 | 52 | 10 | 39 | 40 | 26 | 10 | M20x1.5 | M10 | |
| 125 | 277 | 394 | 378 | 46 | 160 | 60 | 71 | 10 | 43.5 | 54 | 40 | 10 | M27x2 | M12 | |
| Borro / símbolo | M | N | O | P | Q | R | S | T | U | V | W | X | Y | Z | Z1 |
| 32 | 12 | 15 | G1/8 | 5 | 3 | 6.5 | 45 | 32.5 | 12 | 10 | 28 | 4 | 46 | 58.7 | 21 |
| 40 | 12 | 17.5 | G1/4 | 7 | 3 | 7 | 52 | 38 | 16 | 13 | 33 | 4 | 53.7 | 68 | 21 |
| 50 | 12 | 20 | G1/4 | 7 | 3 | 9 | 65 | 46.5 | 20 | 17 | 38 | 4 | 65.8 | 84.5 | 23 |
| 63 | 12 | 22 | G3/8 | 8 | 5 | 9 | 76 | 56.5 | 20 | 17 | 38 | 4 | 79.9 | 99.6 | 23 |
| 80 | 15 | 23 | G3/8 | 10 | 5 | 12 | 94 | 72 | 25 | 22 | 43.5 | 5 | 101.8 | 123.8 | 29 |
| 100 | 15 | 26 | G1/2 | 10 | 5 | 14 | 112 | 89 | 25 | 22 | 47 | 6 | 125.9 | 148.9 | 29 |
| 125 | 20 | 29 | G1/2 | 10 | 5 | 14 | 134 | 110 | 32 | 27 | 53 | 7 | 156.9 | 179.6 | 40.5 |
