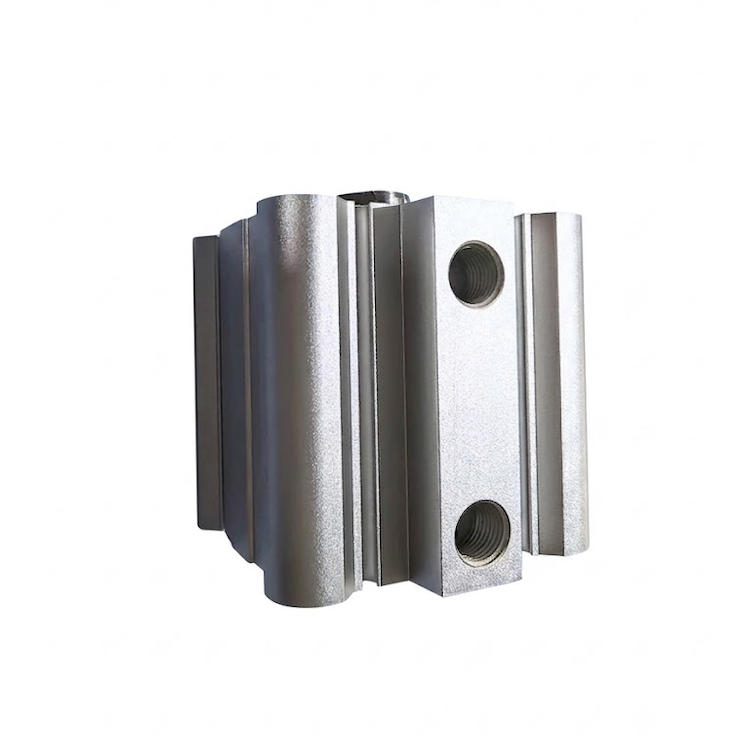

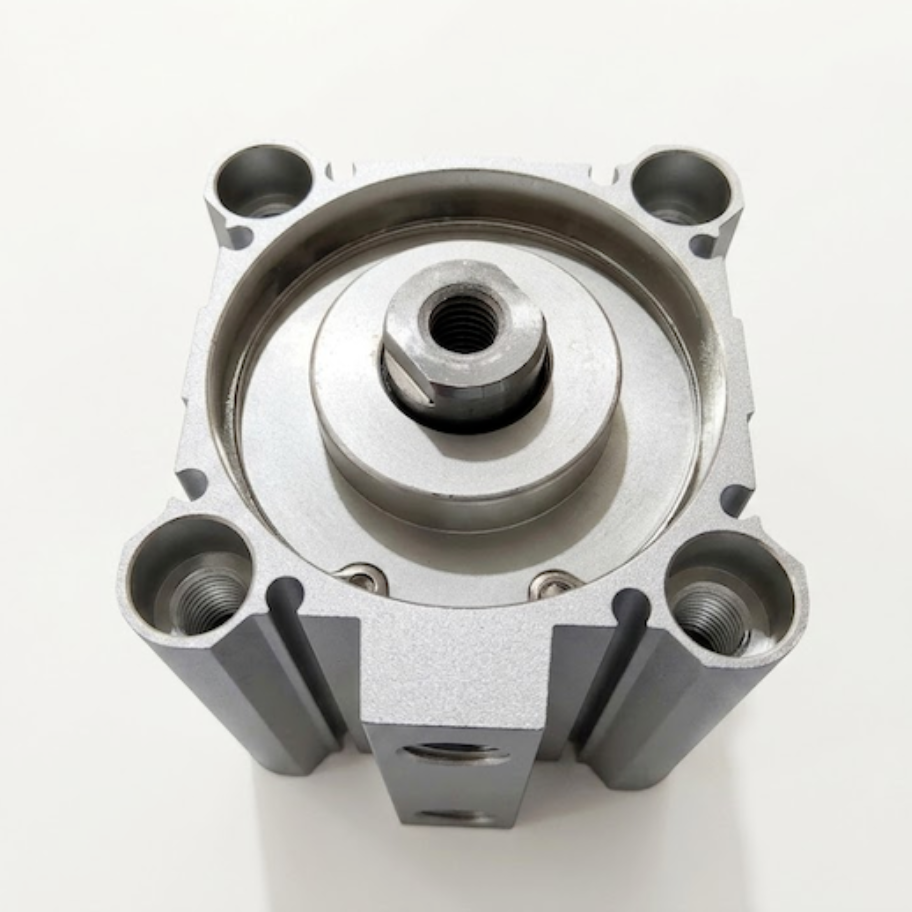

cilindro compacto da série CQ2WB, cilindro de ar de dupla ação

cilindro compacto da série CQ2WB, cilindro de ar de dupla ação

Visão geral do produto

OSérie PRIUS CQ2WBé um cilindro pneumático compacto de alto desempenho e de poupança de espaço, com umbarra duplaedupla atuaçãoconcebido com precisão para a automação industrial moderna,Esta série proporciona a mesma força e velocidade em ambas as direcções, garantindo simultaneamente uma precisão não rotativa excepcional e resistência a cargas laterais..

Com uma gama abrangente de tamanhos de furo deΦ12 mm a Φ100 mm, a série CQ2WB é a escolha de intercambiabilidade ideal para linhas de produção de embalagens, semicondutores e baterias de íons de lítio com restrição de empregada em todo o mundo.

• Tipo de produto:cilindro pneumático compacto de tipo fino

• Modo de acção:Ação dupla (Air Extend & Air Retract)

• Configuração do eixo:Rodas de saída duplas

• Dimensões do furo (mm):12, 16, 20, 25, 32, 40, 50, 63, 80, 100

Especificações técnicas e matriz de curso padrão

Principais vantagens do produto

1Força linear equilibrada e velocidade equilibrada

Ao contrário dos cilindros de vareta única, onde o lado da vareta tem menos área de superfície no pistão, o projeto de vareta dupla fornece áreas de superfície idênticas em ambos os lados.Isto garante que a força de extensão/velocidade e a força de retração/velocidade permaneçam perfeitamente simétricas.

2. Alta precisão de não rotação e resistência à carga lateral

Este benefício estrutural dá à série CQ2WB uma excelente resistência à deflexão lateral e ao esforço de torção.tornando-o superior para manuseio de material de carga lateral pesada.

3Perfil de eficiência espacial

O bloco de cilindro curto e fino permite a integração perfeita em pinças robóticas compactas, aparelhos médicos e gabinetes de máquinas onde os cilindros padrão de vara de gravata não podem caber.

Aplicações industriais

Os cilindros pneumáticos compactos da série PRIUS CQ2WB são fortemente utilizados em vários setores de fabricação inteligente:

• Fabricação de baterias de iões de lítio:Módulos de fixação e posicionamento de alta frequência durante a montagem e empilhamento de células.

• Semicondutores e Montagem Eletrônica:Mecanismos de recolha e colocação de componentes precisos que requerem vibrações cinéticas mínimas.

• Dispositivos de inspecção automática:Alinhar as sondas de ensaio com precisão contra as peças alvo sem reação mecânica.

• Máquinas de embalagem e rotulagem:Portões de triagem de várias posições e pulsadores de curto curso.

Perguntas frequentes técnicas

P1: Quais são as diferenças entre CQ2WB e CDQ2WB?

A:OCQ2WBA versão padrão é a sem anel magnético incorporado no pistão, oferecendo um peso ligeiramente mais leve.CDQ2WBO motor de combustível é equipado com um ímã integrado no interior do corpo do pistão, permitindo que os desenvolvedores montem interruptores automáticos externos (como sensores de proximidade magnética) nas ranhuras do corpo (Zcódigo) para monitorizar os limites de curso.

P2: Esta série de cilindros requer lubrificação contínua com óleo?

A:Cada cilindro compacto do Prius é pré-lubrificado com uma graxa sintética resistente ao desgaste durante a montagem na fábrica.reduzir significativamente as despesas gerais de manutenção.

Q3: As fibras do porto aéreo do NPT ou do G (BSP) estão disponíveis para utilização internacional?

A:Sim, enquanto os fios Rc são usinados como padrão para tamanhos de furo médios a grandes, podemos fornecerFios G (TF)eFios do TNP (TN)Para cumprir as normas regionais de montagem de tubos, a pedido de engenharia especial.

Normas de qualidade e confiança técnica

• Intercâmbio de componentes:Completamente compatível com as dimensões internacionais normalizadas para cilindros compactos e finos.

• 100% de inspecções anteriores à expedição:Todas as unidades passam pelos testes obrigatórios de pressão de fábrica, integridade de vedação e vazamento de baixa pressão.

• Autor técnico:Documento elaborado e certificado pelo PRIUS Pneumatic Engineering Group.

• Suporte CAD 3D:Para- Passo.ou.IGSGeração de modelo, por favor, envie um e-mail ao nosso departamento de engenharia com a sua sequência de configuração de modelo finalizada.
