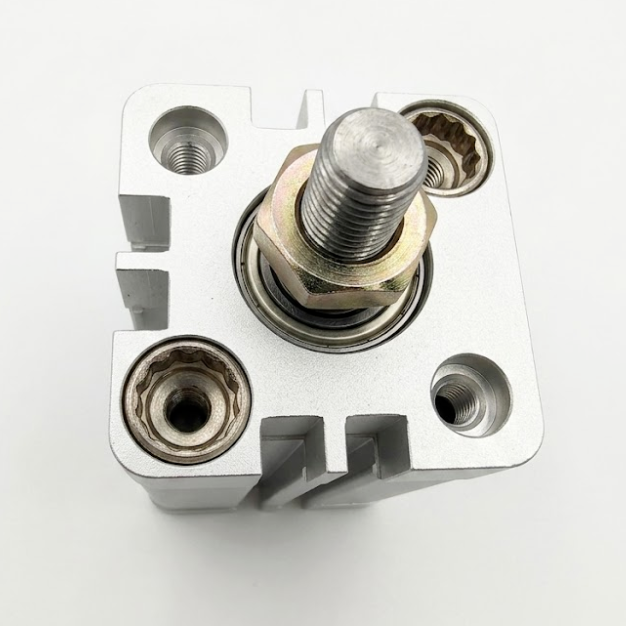

Cilindro Pneumático Compacto Série ACE | Cilindro de ar padrão ISO 21287

Matriz de curso padrão por tipo de modelo

• Compacto padrão (ACE):Furação 12 ¢ 16 (max 30 ¢ 75 mm) Furação 20 ¢ 25 (max 100 ¢ 150 mm) Furação 32 ¢ 125 (max 200 ¢ 300 mm).

• Modelos de acção única (ASE/ATE):Furação 12 (max 10 mm) Furação 16 ¢ 100 (max 25 mm).

• Modelos compactos guiados (TACE/TACED):Barras de guia incorporadas para isolar completamente as barras de pistão do esforço de rotação..

• Rodas duplas de curso ajustável (ACEJ):Permite intervalos de ajuste de curso personalizáveis, incluindo 10mm, 20mm, 30mm, 40mm, 50mm, 75mm e 100mm.

Principais vantagens do produto

1. Optimização de espaço de 50%:Sua pegada compacta integra-se perfeitamente em gabinetes apertados, economizando espaço de instalação significativo em relação aos projetos convencionais ISO 15552.

2. Barril anodizado duro ultra-durável:A parede interna do bloco do cilindro é submetida a um tratamento de anodização dura avançado pós-máquina, garantindo uma grande resistência ao desgaste e uma vida útil prolongada.

3. Selo bidireccional de lábio duplo avançado:A haste de pistão utiliza uma vedação bidirecional estrutural com uma função de armazenamento de óleo integrada, garantindo baixas pressões de partida e vedação estável.

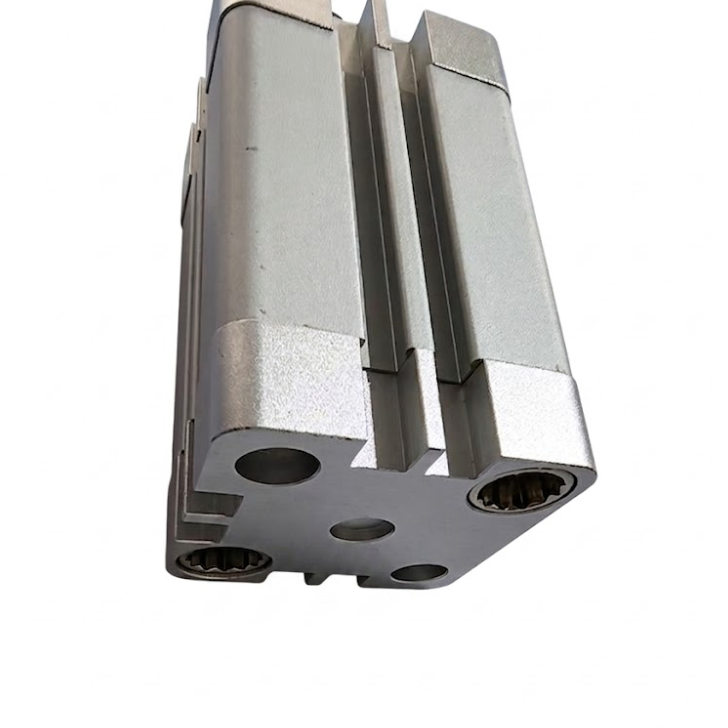

4. Fornos de sensores integrados:Três lados do perfil de extrusão de alumínio apresentam slots de sensor de proximidade embutidos, permitindo a montagem do sensor de descarga sem suportes extras.

5. Capacetes de extremos com roscas robustas:As tampas dianteiras e traseiras são seguradas através de juntas de rosca de parafuso de alta resistência, melhorando drasticamente a acessibilidade de manutenção e a resistência do corpo.

Áreas de aplicação industrial

• Fabricação de baterias de iões de lítio:Sortes de células de alta frequência, dispositivos de posicionamento e módulos de fixação.

• Linhas de montagem de semicondutores:Grampos de recolha e colocação de componentes eletrónicos compactos que exigem uma estabilidade mecânica absoluta.

• Dispositivos médicos automatizados:Equipamento de manipulação de líquidos de laboratório confinado e equipamento de embalagem farmacêutica.

• Instalações de ensaio de precisão:Alinhamento preciso das sondas de ensaio contra peças delicadas sem choque de velocidade.

Factores de confiança técnicos e E-E-A-T

• P: Esses cilindros podem lidar com redes de abastecimento de ar não lubrificadas?

  • A:Sim, a série PRIUS ACE possui pré-lubrificação de fábrica de alta qualidade, permitindo um desempenho altamente eficiente em redes de ar comprimido secas e não lubrificadas.

• P: Como faço para encomendar um modelo com capacidades de feedback de posição?

  • A:Adicione o sufixo "S" na ranhura de código magnético (por exemplo, ACE20x30-S) para especificar um anel magnético permanente interno, compatível com interruptores de proximidade montados a flush.

• P: Estão disponíveis suportes de montagem personalizados?

  • A:Sim, a PRIUS fornece suporte completo de acessórios, incluindo flanges (FA/FB), suportes para pés (LB), suportes Clevis (CA/CB/CR) e trunnions.
